Back Міська рада Публічні закупівлі ОБҐРУНТУВАННЯ ТЕХНІЧНИХ ТА ЯКІСНИХ ХАРАКТЕРИСТИК ПРЕДМЕТА ЗАКУПІВЛІ, РОЗМІРУ БЮДЖЕТНОГО ПРИЗНАЧЕННЯ, ОЧІКУВАНОЇ ВАРТОСТІ ПРЕДМЕТА ЗАКУПІВЛІ

ОБҐРУНТУВАННЯ ТЕХНІЧНИХ ТА ЯКІСНИХ ХАРАКТЕРИСТИК ПРЕДМЕТА ЗАКУПІВЛІ, РОЗМІРУ БЮДЖЕТНОГО ПРИЗНАЧЕННЯ, ОЧІКУВАНОЇ ВАРТОСТІ ПРЕДМЕТА ЗАКУПІВЛІ
(відповідно до пункту 41 постанови КМУ від 11.10.2016 № 710 «Про ефективне використання державних коштів» (зі змінами))

   1. Інформація про замовника: КОМУНАЛЬНЕ ПІДПРИЄМСТВО «ВИШНІВСЬКТЕПЛОЕНЕРГО» ВИШНЕВОЇ МІСЬКОЇ РАДИ БУЧАНСЬКОГО РАЙОНУ КИЇВСЬКОЇ ОБЛАСТІ, код ЄДРПОУ – 19417197, місцезнаходження: вул. Київська, 11, м. Вишневе, Києво-Святошинський р-н., Київська обл., 08132
   2. Назва предмета закупівлі: Теплообмінники, кондиціонери повітря, холодильне обладнання та фільтрувальні пристрої (Пункти теплові блочні системи гарячого водопостачання з підключенням по одноступеневій паралельній схемі)
   3. Ідентифікатор закупівлі: — UA-2023-07-19-011111-a
   4. Обґрунтування технічних та якісних характеристик предмета закупівлі:
Технічні та якісні характеристики предмета закупівлі визначені відповідно до наявної потреби КП «ВИШНІВСЬКТЕПЛОЕНЕРГО» в оновленні матеріально-технічної бази системи гарячого водопостачання м.Вишневе.

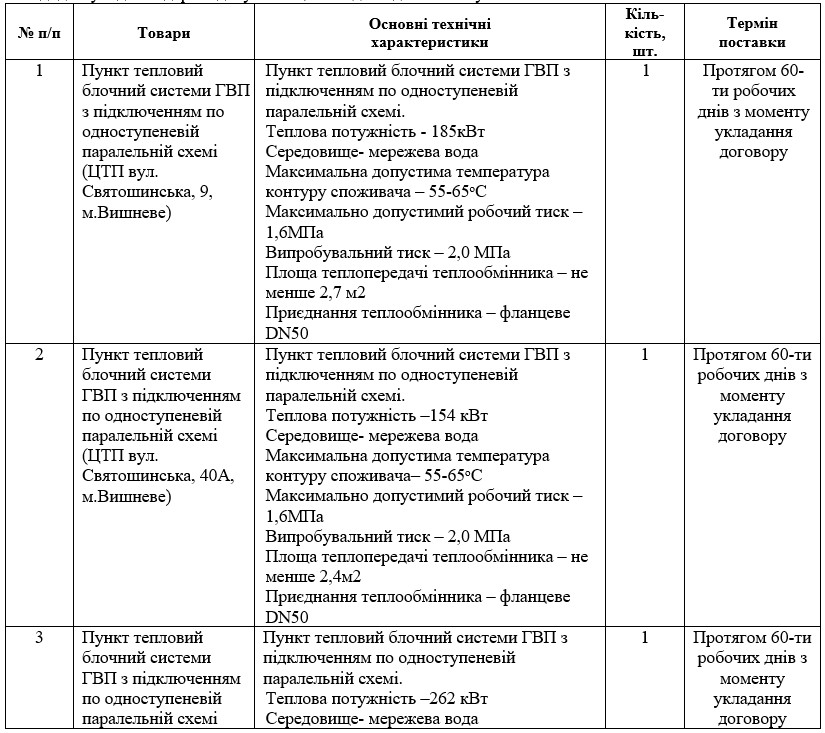

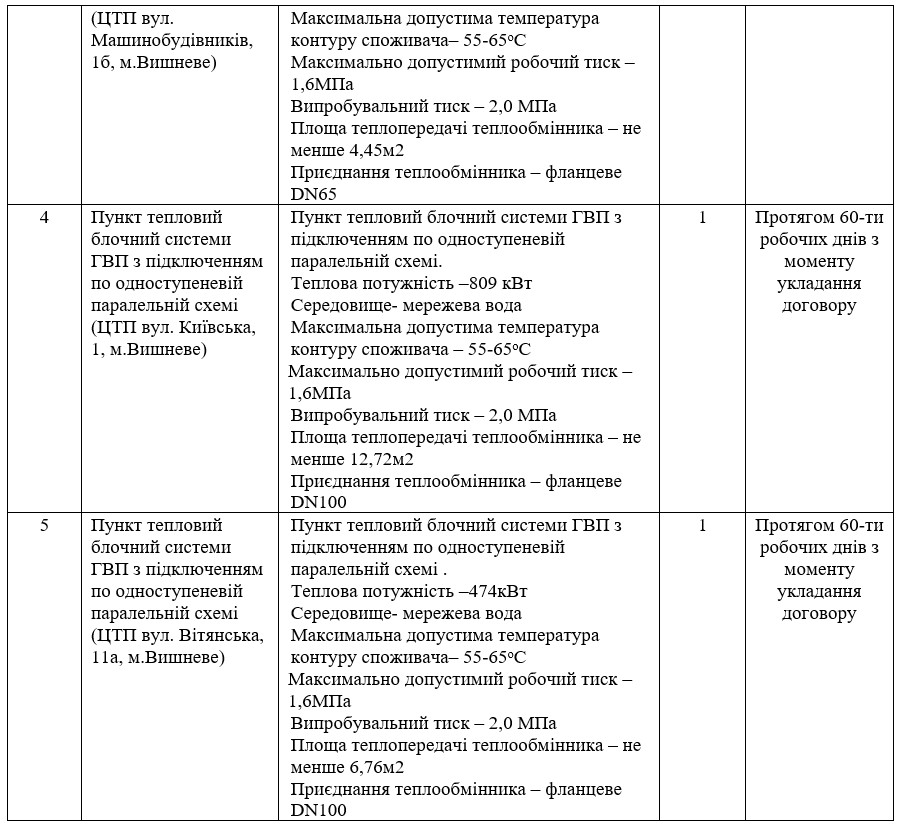

   Інформація про технічні, якісні, кількісні та інші вимоги до предмета закупівлі Теплообмінники, кондиціонери повітря, холодильне обладнання та фільтрувальні пристрої (Пункти теплові блочні системи гарячого водопостачання з підключенням по одноступеневій паралельній схемі) визначені у додатку 1 до тендерної документації та відповідають наступним вимогам:

Умови оплати: Оплата здійснюється за фактично поставлений товар у строк не пізніше 90 робочих днів з моменту отримання видаткової накладної від Постачальника.

Гарантійний термін має бути не менше 24 місяців з моменту поставки.

1. Загальні положення:


1.1. Пункт тепловий блочний системи ГВП з підключенням по одноступеневій паралельній схемі повинен бути повністю комплектним та виготовленим в заводських умовах для забезпечення надійної роботи.
Обладнання повинне забезпечувати:
-   безперебійну роботу систему гарячого водопостачання;
-   підтримку постійної температури теплоносія у споживача;
-   захист циркуляційних насосів від аварійних режимів роботи;
-   захист теплообмінника від заростання;
-   безперебійну роботу регулюючого клапана.

1.2. Конструкція пункту теплового блочного системи ГВП з підключенням по одноступеневій паралельній схемі повинна включати наступні компоненти:
- теплообмінник системи ГВП - 100% навантаження;
- лічильник гарячої води з імпульсним виходом;
- шафа автоматизації з автоматичним управлінням підтримкою на заданому рівні температури гарячої водопровідної води, а також система управління циркуляційним насосом;
- датчик температури теплоносія на трубопроводі Т3 (датчик занурювальної конструкції);
- датчик температури циркуляційного трубопроводу Т4;
- регулюючий клапан з електроприводом;
- циркуляційний насос ГВП;
- кульові крани для відключення обладнання від теплової мережі;
- кульові крани для відключення обладнання від системи ГВП ;
- обладнання для електромагнітної обробки води;
- фільтри тонкого очищення перед регулюючим клапаном та перед лічильником гарячої води;
- термометри, манометри, кожухи та гільзи для термометрів та датчиків, триходові крани для манометрі;
- автоматичні повітровідвідники та дренажні крани для спорожнення системи при необхідності;
- антикорозійне покриття трубопроводів;
- кабельна обв’язка обладнання;

   1.3. Пункт тепловий блочний системи ГВП з підключенням по одноступеневій паралельній схемі повинен поставлятися зібраним та випробуваним на заводі виробнику та оснащеним всіма необхідними фітингами та з'єднаннями для встановлення. Пункт тепловий блочний системи ГВП з підключенням по одноступеневій паралельній схемі повинен мати маркування ТР згідно з вимогами Технічного регламенту обладнання, що працює під тиском, затвердженого Постановою КМ України від 16.01.2019 р. № 27. Пункт тепловий блочний системи ГВП з підключенням по одноступеневій паралельній схемі та компоненти повинні бути новими, без дефектів, повністю придатними до використання, та такими, що не перебували в експлуатації та умови їх зберігання не порушені. Пункти теплові блочні системи ГВП з підключенням по одноступеневій паралельній схемі повинні включати обладнання, зазначене на принципових схемах, а також труби, конуси, вигини труб, Т-подібні відводи, з'єднувальні муфти, кабелі та інше необхідне обладнання для гідравлічного та електричного підключення компонентів. Все обладнання має бути закріплене на рамі (або іншим чином). Рама повинна встановлюватися на віброопорах з можливістю регулювання в горизонтальній площині. На підтвердження зазначених в цьому абзаці вимог Учасник надає лист-гарантію.
    Принципові схеми пунктів теплових блочних системи ГВП з підключенням по одноступеневій паралельній схемі наведено нижче на схемах 1-5.

2. Вимоги до компонентів:

Усі компоненти (матеріали, обладнання, прилади) повинні відповідати вимогам відповідних українських та міжнародних норм та стандартів

   2.1.Теплообмінніки:
Всі теплообмінники повинні мати розбірну конструкцію та відповідати наступним вимогам:
- Матеріал пластин - нержавіюча сталь AISI 316, товщиною ≥0,4 мм;
- Максимальний робочий тиск не менше 16 бар;
- Максимальна робоча температура – не менше +150 ° C;
- Матеріал прокладки – гума EPDM;
- Втрати тиску по обом сторонам теплообмінника не повинні перевищувати 30кПа
- Фланець інтегрований в раму теплообмінника без виступаючих патрубків.
На підтвердження вищезазначених вимог Учасник у складі паспорту на обладнання надає технічний опис на теплообмінники.

   2.2.Лічильники гарячої води:
   Механічні лічильники гарячої води повинні відповідати вимогам наступних стандартів: EN ISO 4064 або його еквівалент українському ДСТУ EN ISO 4064-1:2018
   Лічильники води повинні поставлятися з різьбленням згідно з ISO-228-1 (ДСТУ ISO 1179-4:2012) або з фланцями згідно з ISO 7005-1 (ДСТУ ISO 7005-1:2005) та відповідно до інструкцій виробника.
   Конструкція механічних витратомірів повинна забезпечувати легку установку без будь-яких спеціальних інструментів або механізмів.
   Механічні витратоміри повинні бути сконструйовані таким чином, щоб діяльність з монтажу та введення в експлуатацію не впливала на калібрування або пломби виробника
   Механічні витратоміри повинні бути обладнані імпульсним виходом
   Лічильники гарячої води повинні відповідати вимогам до класу метрології B відповідно до ДСТУ EN ISO 4064-1:2018. Максимально допустима похибка вимірювання витрати води не повинна перевищувати ± 2% в діапазоні витрат між qt - qmax та ± 5% при потоці діапазон між qmin – qt.

  .3.Регулюючі клапани з електроприводом:
   Регулюючі клапани повинні бути сідельного типу.
   Тип приєднання - фланцеве приєднання.
   Робочий тиск, Ру - 1,6 МПа.
   Матеріали основних деталей регулюючих клапанів:
- корпус – ≤ ДУ 100 - чавун EN-GJL-250 (GG-25), ˃ ДУ100 – ковкий чавун EN-GJS-400-18-LT (GGG 40.3);
- шток - нержавіюча сталь;
- конус кланапа – ≤ ДУ80 латунь, ДУ100 – бронза CUSn5ZnPb5 (Rg5), ˃ ДУ100 – ковкий чавун (GGG 40).
- сальник - ≤ ДУ 100 - EPDM, ˃ ДУ100 – PTFE
   Корозія або інша зміна властивостей матеріалів або конструкція клапанів не дозволяється в нормальних робочих умовах.
   Протікання (згідно стандарту IEC534) не повинно перевищувати 0,05% від значення Kv.
   Діапазон контролю повинен бути не менше kv: kv, ≥100:1.
   Фактор кавітації не більше 0,4.
   Характеристика потоку має бути логарифмічною.
   Електропривод повинен бути підібраний для спільної роботи з контролером та регулюючим клапаном.
   Електропривод повинен бути підключений безпосередньо до регулюючого клапана. Всі деталі, необхідні для спільного кріплення приводу та регулюючого клапана, повинні бути включені в комплект поставки.
   Напруга живлення електроприводу -230В.
   Привід повинен мати легкий для читання індикатор положення клапана. Крайні положення штока (регулюючого клапана) повинні бути позначені "ВІДКРИТО" та "ЗАКРИТО", або іншими зрозумілими символами. Привід повинен чітко відображати функцію та напрямок руху.
   Приводи повинні бути оснащені простим у використанні ручним регулювальним пристроєм для регулювання у будь-якому бажаному положенні, який може експлуатуватися без будь-яких допоміжних інструментів.
   Максимальна фактична швидкість переміщення штоку клапана повинна становити не більше 7,5 сек/мм.
   Клас захисту електропривода повинен бути не нижче IP 54.
   Клапан повинен бути встановлений на подавальному трубопроводі первинного контуру.
   На підтвердження вищезазначених вимог Учасник у складі паспорту на обладнання надає технічний опис на регулюючі клапани з електроприводами.

  2.4.Сітчасті фільтри:
   Сітчасті фільтри повинні бути механічного типу. Діаметр сітчастого фільтра повинен відповідати діаметру труби на якій він встановлений. Конструкція сітчастого фільтра повинна забезпечувати легкість обслуговування. Перепад тиску на робочому сітчастому фільтрі не повинен перевищувати 10 кПа.
Тип приєднання для DN≤40 – із різьбовим приєднанням, для DN≥ 50 - із фланцевим приєднанням.
Фільтри сітчасті різьбові повинні відповідати наступним вимогам:
- Внутрішня різьба – згідно ISO 228/1 (DIN 259)
- Матеріал корпусу, заглушки – латунь CW617N або латунь вищої якості
- Матеріал фільтрувальної сітки – нержавіюча сталь
- Наявність зливної пробки – так
- Можливість очищення фільтру без демонтажу (кришка фільтра монтується/ демонтується без перешкод)
Фільтри сітчасті фланцеві повинні відповідати наступним вимогам:
- Фланці відповідно до ДСТУ EN 1092-2
- Матеріал корпусу, кришки – сірий чавун EN-GJL-250, або чавун вищої якості
- Матеріал фільтрувальної сітки – нержавіюча сталь:
- Сітка паяна, укріплена, каркасна
- Розмір комірки фільтрувальної сітки: не більше 1,0 мм
- Можливість очищення фільтру без демонтажу (кришка фільтра монтується/демонтується без перешкод)
   Наявність зливної пробки.
   На підтвердження вищезазначених вимог Учасник у складі паспорту на обладнання надає технічний опис на сітчасті фільтри.

  2.5.Запірна арматура:
Запірна арматура повинна відповідати існуючим умовам експлуатації.
В якості запірної арматури необхідно застосовувати крани кульові для DN≤40 – із різьбовим приєднанням, для DN≥ 50 - із фланцевим приєднанням.
Загальні технічні вимоги:
- Клас герметичності «А» (0% протікання).
- Кран не повинен потребувати уходу, підтягування сальникового ущільнення.
Крани кульові із різьбовим приєднанням повинні відповідати наступним вимогам:
- Тип приєднання – різьба «ВВ», «ВЗ», наявність не менше 5 повних витків;
- Матеріал корпусу, кулі – латунь CW617N або латунь вищої якості;
- Матеріал ущільнення кулі – PTFE;
- Матеріал шпинделя – латунь CW614N або латунь вищої якості;
- Матеріал ущільнення шпинделя - подвійне, гума NBR.
Кран кульовий з фланцевим приєднанням повинні відповідати наступним вимогам:
- Матеріал корпусу – сталь P235GH або чавун EN-GJL-250;
- Матеріал шпинделя: нержавіюча сталь;
- Матеріал кулі – нержавіюча сталь AISI 304 або нержавіюча сталь вищої якості;
- Матеріал ущільнення кулі, шпинделя –PTFE ;
   Матеріал тарілчастої пружини (для сталевих кранів) - матеріал не схильний до корозії;
   На підтвердження вищезазначених вимог Учасник у складі паспорту на обладнання надає технічний опис на запірну арматуру.

  2.6.Датчики температури:
Датчики температури (термоперетворювачі опору) повинні відповідати нормам:
- ДСТУ 2858:2015 - Теплові перетворювачі опору. Загальні технічні вимоги;
- ДСТУ 3619-97 - Теплові перетворювачі опору. Загальні вимоги до вибору та застосування.
- ДСТУ IEC 60751:2012 - Промислові платинові термометри опору та платинові датчики температури;
   Занурювальні датчики температури для трубопроводів Т3 повинні бути встановлені в захисній гільзі. Встановлення захисної гільзи повинно забезпечувати занурення датчика температури до осі труби. Захисну гільзу слід очистити та залити маслом. Рівень масла повинен гарантувати повне занурення вимірювальної частини датчика.
   Накладні датчики температури повинні поставлятися в комплекті із кабельною продукцією.
   Величина постійної часу для занурювальних датчиків - не більше 2с, для накладних датчиків – не більше 10с.
   Клас захисту датчиків температури не нижче ІР54.

2.7. Насосне обладнання:
   Насоси повинні бути призначені для перекачування води в системах ГВП;
   Насос повинен бути розроблений для діапазону температур, що відповідає температурі перекачуваної рідини в межах від - 20 ° С до + 120 ° С. Максимальний робочий тиск- не менше 1,6МПа.
   Матеріали деталей:
- Корпус - нержавіюча сталь;
- робоче колесо - нержавіюча сталь AISI304 або нержавіюча сталь вищої якості;
- Вал - нержавіюча сталь EN 1.4122, або краще.
   Двигун насоса:
- Клас ізоляції F або вище;
- Напруга - 230 / 380В;
- Частота - 50 Гц;
- Клас енергоефективності згідно IEС;
- Клас захисту не нижче IP 55 (згідно з IEC 60034-30);
   Температура навколишнього середовища від -20 ° С до + 55 ° С.
   На підтвердження вищезазначених вимог Учасник у складі паспорту на обладнання надає технічний опис на насосне обладнання.

  3. Учасники процедури закупівлі повинні надати в складі тендерної пропозиції документи, які підтверджують відповідність тендерної пропозиції учасника технічним, якісним, кількісним та іншим вимогам до предмета закупівлі встановлених замовником, а саме:
   1. Титульний аркуш ТУ, розроблений на конкретний вид обладнання що є предметом закупівлі із зазначенням відомостей про розробників ТУ – керівника, відповідальних осіб та виконавців організації;
   2. Сертифікат відповідності або сертифікат експертизи типу згідно з вимогами Технічного регламенту обладнання, що працює під тиском, затвердженого Постановою КМ України від 16.01.2019 р. № 27;
   3. Додаток до сертифікату відповідності або сертифікат експертизи типу з зазначеними даними про ідентифікацію виробу;
   4. Декларацію про відповідність продукції, яка пропонується Учасником для постачання, вимогам Технічного регламенту обладнання, що працює під тиском, затвердженого Постановою КМ України від 16.01.2019 р. №27;
   5. Сертифікат (країни-виробника) на систему менеджменту якістю виробництва згідно вимог стандарту ISO 9001 (ДСТУ ISO 9001:2015);
   6. Сертифікат (країни-виробника) системи екологічного менеджменту згідно вимог стандарту ISO 14001 (ДСТУ ISO 14001:2015);
   7. Паспорти на кожну окрему одиницю товара (Пункт тепловий блочний системи ГВП з підключенням по одноступеневій паралельній схемі), що зазначені в табличній частині Додатку 1 до Тендерної документації.
   8. Якщо учасник торгів, не є виробником предмету закупівлі (дистриб’ютор, дилер, представник), він повинен надати завірені належним чином копії наступних документів:
дистриб’юторський (дилерський) договір або лист виробника про представництво його інтересів учасником;
   9. Лист-авторизацію від підприємства-виробника товару з посиланням на ідентифікатор закупівлі Замовника (Теплообмінники, кондиціонери повітря, холодильне обладнання та фільтрувальні пристрої (Пункти теплові блочні системи гарячого водопостачання з підключенням по одноступеневій паралельній схемі) код 42510000-4 за ДК 021:2015 Теплообмінники, кондиціонери повітря, холодильне обладнання та фільтрувальні пристрої) та підтвердженням надання офіційної гарантії на товар зазначений в тендерній документації та інших зобов’язань, що гарантуватиме своєчасну поставку товару та його належну якість.

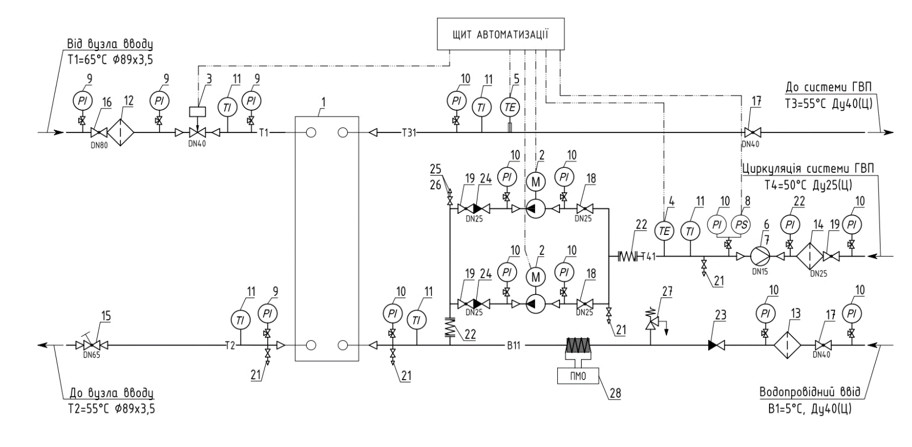

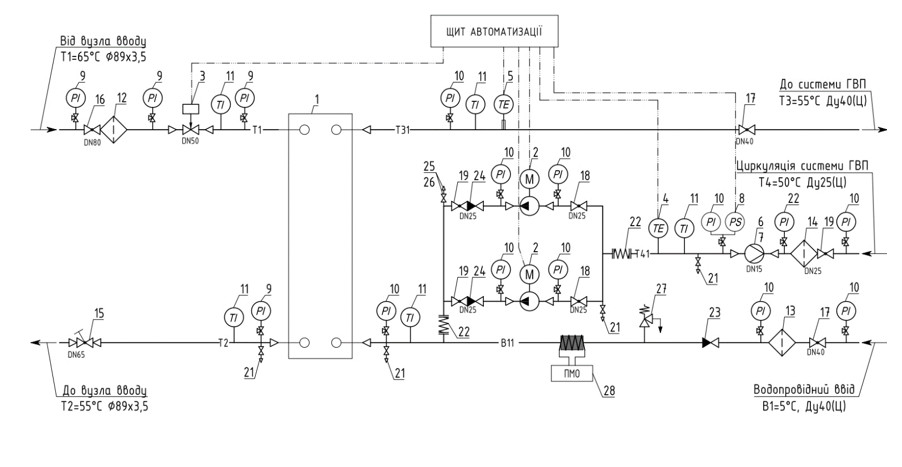

Схема 1 - Пункт тепловий блочний системи ГВП з підключенням по одноступеневій паралельній схемі (ЦТП вул. Святошинська, 9 ,м. Вишневе)

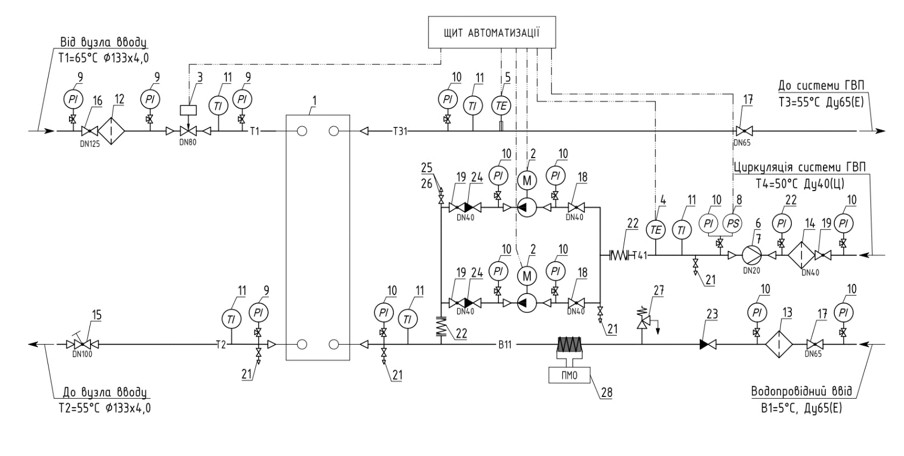

Схема 2- Пункт тепловий блочний системи ГВП з підключенням по одноступеневій паралельній схемі ГВП (ЦТП вул. Святошинська, 40А, м. Вишневе)

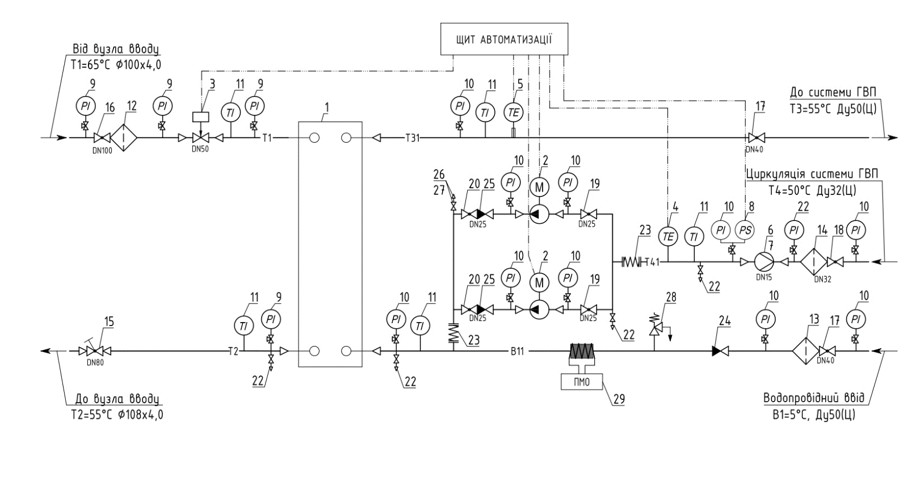

Схема 2- Пункт тепловий блочний системи ГВП з підключенням по одноступеневій паралельній схемі ГВП (ЦТП вул. Святошинська, 40А, м. Вишневе)

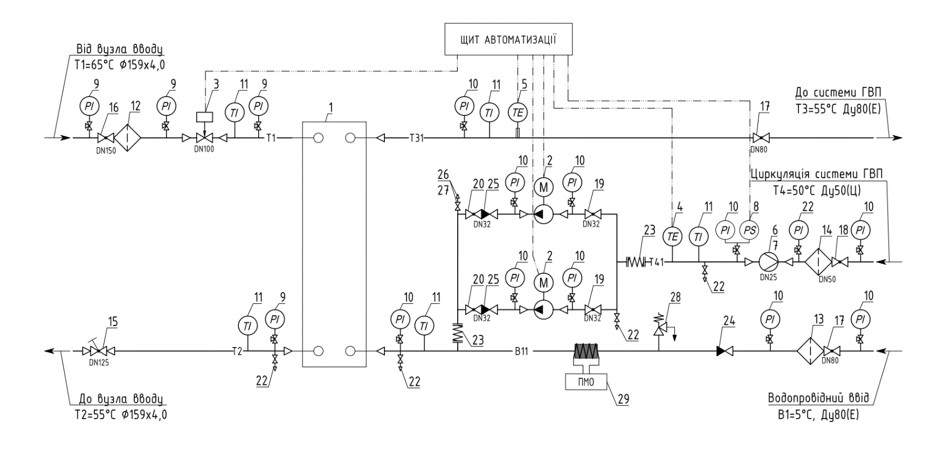

Схема 3 - Пункт тепловий блочний системи ГВП з підключенням по одноступеневій паралельній схемі (ЦТП вул. Машинобудівників, 1б, м. Вишневе)



Схема 3 - Пункт тепловий блочний системи ГВП з підключенням по одноступеневій паралельній схемі (ЦТП вул. Машинобудівників, 1б, м. Вишневе)





Схема 3 - Пункт тепловий блочний системи ГВП з підключенням по одноступеневій паралельній схемі (ЦТП вул. Машинобудівників, 1б, м. Вишневе)






5. Очікувана вартість предмета закупівлі: 3 040 000,00 грн. (Три мільйони сорок тисяч грн. 00 коп.) з ПДВ.
6. Розмір бюджетного призначення: 3 040 000,00 грн. (Три мільйони сорок тисяч грн. 00 коп.) з ПДВ.
7. Обґрунтування очікуваної вартості предмета закупівлі:
   Розрахунок та визначення очікуваної вартість закупівлі відбувалась на підставі даних ринку, а саме інформації з отриманих комерційних пропозицій на момент вивчення ринку керуючись пунктом 1 розділу ІІІ Примірної методики визначення очікуваної вартості предмета закупівлі затвердженої Наказом Міністерства розвитку економіки, торгівлі та сільського господарства України від 18.02.2020 №275 (зі змінами), а саме: методом порівняння ринкових цін.
  8. Процедура закупівлі:
  Відкриті торги з особливостями.
